PCB međuspremnik
■ Može identificirati NG loše, OK, nema statusa ploče 3
■ Broj ploča za odlaganje: 20 kom
NeoDen SMT Buffer automatski je transportni sustav dizajniran za privremeno skladištenje i upravljanje PCB-ima između različitih SMT proizvodnih faza. Apsorbiranjem varijacija brzine između strojeva, pomaže u održavanju glatkog protoka materijala, sprječava zagušenje i pruža privremeni stupanj za post-hlađenje reflowa i optimizaciju proizvodnje.
Sustav podržava FIFO (First-First-First-Out), LIFO (Last-First-First-Out), sortiranje NG/OK i prolaz-kroz načine rada, što ga čini prikladnim za širok raspon SMT proizvodnih linija.
Pošaljite upit
Product Details ofPCB međuspremnik
Zašto koristiti SMT međuspremnik transportera?
Razlike u vremenu ciklusa stroja često stvaraju uska grla u SMT montažnim linijama. Međusklopni transporter djeluje kao privremena skladišna stanica između procesa, omogućujući uzvodno i nizvodno opremi da radi učinkovitije.
Tipične primjene uključuju:
- Balansiranje linija između strojeva s različitim brzinama obrade.
- Naknadno-hlađenje reflowom i privremeno držanje ploče.
- Optimizacija proizvodnje tijekom nizvodnih pauza ili usporavanja.
- Fleksibilno FIFO i LIFO upravljanje proizvodnjom.
- Razvrstavanje OK/NG ploča po SPI ili AOI inspekcija.
Specifikacija
| Kontrolni sustav | PLC + zaslon osjetljiv na dodir | Dimenzije | 500 × 1160 × 1700 mm |
| PCB veličina | 50 × 50 mm – 450 × 330 mm | PCB debljina | 0,6 – 3,0 mm |
| Vrijeme ciklusa | Oko 8 s | Napajanje | 110V / 220V, 50/60 Hz |
| Broj ploča za pohranu | 20 kom | Tlak zraka | 0,4–0,6 MPa |
| Potrošnja zraka | Maks. . 10 L/min | Visina transportne trake | 900 ± 30 mm |
| Smjer pokretne trake | L-R ili R-L (izborno) | Pitch | 10, 20, 30, 40 mm |
| Bruto težina | 200 kg | Veličina pakiranja | 700 × 1360 × 1900 mm |
Ključne značajke NeoDen SMT međuspremnika

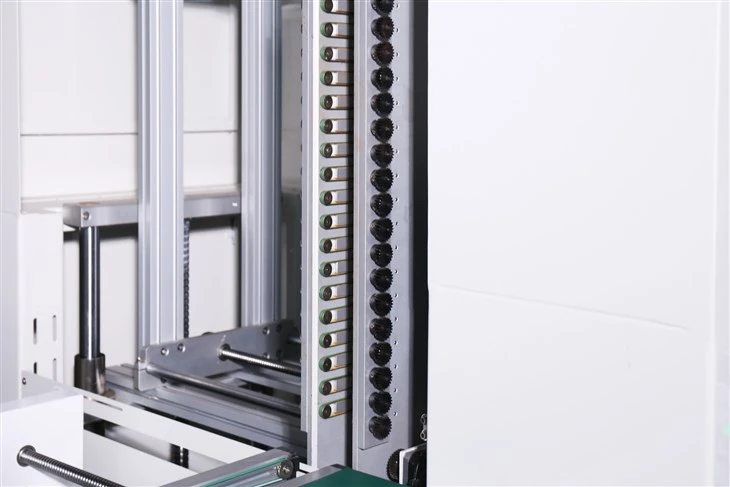

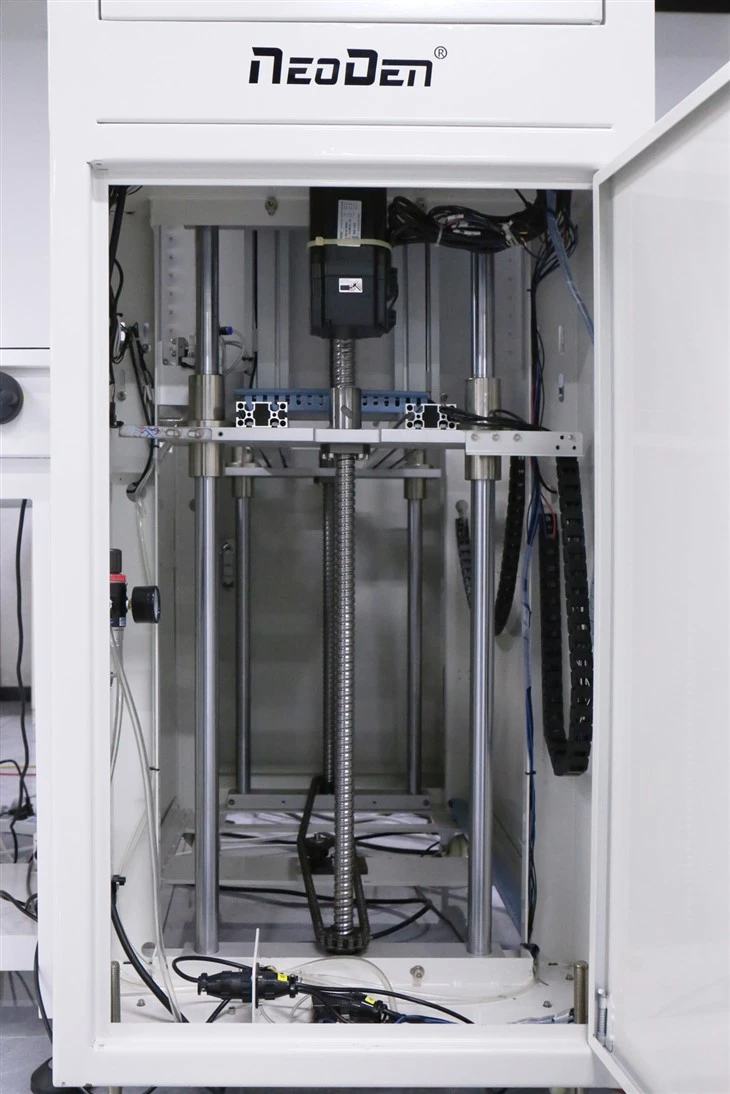

1. Podizna konstrukcija s dvostrukim kuglastim navojem
NeoDen Buffer usvaja dvostruku kuglastu strukturu za okomito kretanje. Ovaj dizajn omogućuje stabilan rad pri dizanju i spuštanju dok omogućuje automatsko pohranjivanje PCB-a i prijenos između različitih razina.

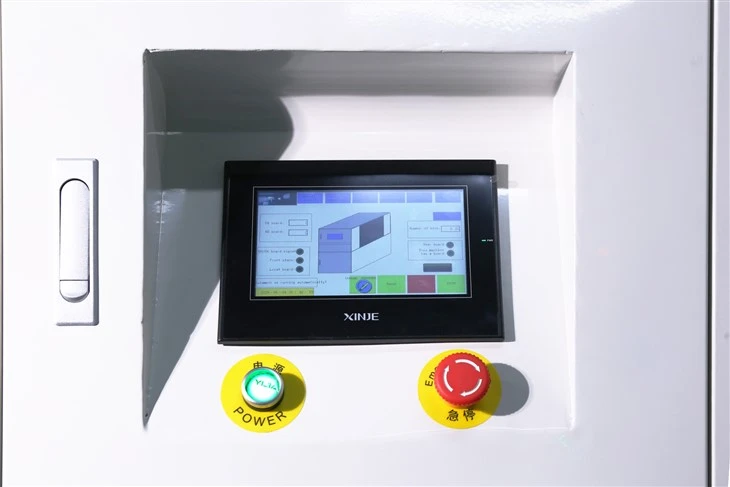

2. PLC + sustav upravljanja ekranom osjetljivim na dodir
NeoDen SMT međuspremnik koristi PLC i sustav upravljanja ekranom osjetljivim na dodir za jednostavno rukovanje i prikladne postavke parametara, omogućujući operaterima da učinkovito upravljaju opremom.
3. Višestruki načini rada
Jedan stroj integrira nekoliko načina proizvodnje:
- FIFO (First-In-First Out-Out)
- LIFO (Zadnji-Ušao-Prvi-Izašao)
- Prolazni način-
- NG/OK način sortiranja
Ove funkcije pružaju veću fleksibilnost za različite proizvodne zahtjeve i procesne aranžmane.
4. NG, OK i Ne-Identifikacija statusa ploče
Sustav može identificirati tri radna statusa:
- NG ploča
- OK ploča
- Nema ploče
Kada je povezan s opremom za inspekciju kao što su SPI ili AOI sustavi, međuspremnik može podržati automatsko upravljanje protokom ploča i sortiranje.
5. Kompatibilnost standardnog SMEMA sučelja
NeoDen Buffer je kompatibilan sa standardom sučelja SMEMA, što omogućuje integraciju s uzvodnom i nizvodnom SMT opremom za automatizirane proizvodne linije.
Ako trebate, slobodno nas kontaktirajte za više informacija.
Osigurajte-SMT proizvodnu liniju za montažu na jednom mjestu
O NeoDenu
Tvornica
certificiranje
izložba
Ako trebate, slobodno nas kontaktirajte za više informacija.
FAQ
P1. Može li međuspremnik raditi sa SPI i AOI strojevima za inspekciju?
O. Da. Međuspremnik može podržati sortiranje ploča nakon strojeva za inspekciju kao što su SPI i AOI.
Može identificirati tri statusa: NG ploča, OK ploča i nema ploče.
Q2. Koliko ploča može pohraniti stroj?
A. NeoDen SMT međuspremnik može pohraniti do 20 PCB-a, što ga čini prikladnim za privremene međuspremnike i aplikacije za hlađenje nakon-reflow-a.
Q3. Koje su veličine PCB-a podržane?
A. Stroj podržava PCB veličine od 50 × 50 mm do 450 × 330 mm, s debljinom PCB-a u rasponu od 0,6 mm do 3,0 mm.
Q4. Koji sustav upravljanja koristi stroj?
A. NeoDen SMT međuspremnik koristi PLC + zaslon osjetljiv na dodir sustav kontrole, pružajući jednostavan rad i jednostavnu konfiguraciju parametara.
