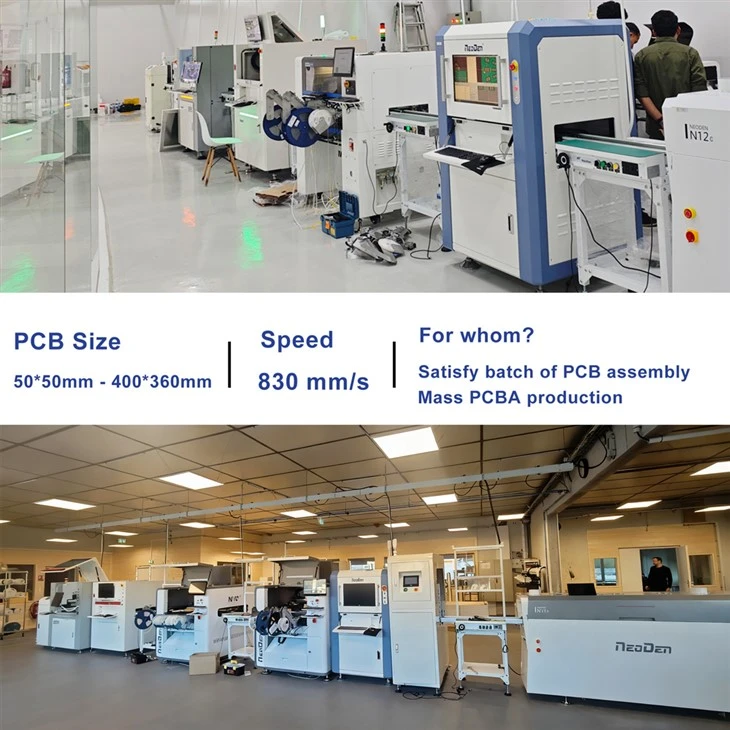

NeoDen ND800 Inline AOI stroj

• Tisak šablona:Nedostupnost lemljenja, nedovoljno ili prekomjerno lemljenje, neusklađenost lemljenja, premošćivanje, mrlja, ogrebotina itd.
• Kvar komponente:komponenta koja nedostaje ili je višak, neusklađenost, neravnine, rubovi, nasuprotna montaža, pogrešna ili loša komponenta itd.
• UMOČITI:Dijelovi koji nedostaju, oštećeni dijelovi, pomak, zakrivljenost, inverzija itd
• Greška lemljenja:Prekomjerna količina ili nedostatak lemljenja, prazno lemljenje, premošćivanje, kuglica za lemljenje, IC NG, mrlja od bakra itd.

Značajke AOI stroja

1. 5 milijuna pix puno-brzi digitalni fotoaparat u boji (16/20 milijuna pix opcija), osigurava visoku učinkovitost, visoku kvalitetu i visoku stabilnost snimanja slike, vraća pravi i prirodni učinak slike.

2. Operativni sustav Windows 7 x64, velika brzina obrade podataka.

3. GPU neovisno o hardveru obrađuje slike, dok CPU ne{1}}obrađuje slike, kako bi se uravnotežila učinkovitost računalnog sustava.

4. Tisuće prodaja, napredna i nadograđena konfiguracija i kontinuirane tehnološke inovacije temeljene na 6 serija AOI proizvoda, visoka stabilnost i učinkovitost.

5. Dodatna telecentrična leća visoke rezolucije, jedinstveni dizajn paralelnog svjetla, PCBA nagnute ili visoke komponente mogu se jasno prikazati.

6. Inteligentno i brzo programiranje, inteligentan algoritam, nema potrebe za ručnom intervencijom, lako se uči, visoka stopa otkrivanja, niska stopa pogreške.

Specifikacija stroja ND800 AOI

Naziv proizvoda	NeoDen ND800 AOI stroj za pregled	Visina PCB-a od tla	900±20 mm
Model	ND800	Dimenzija stroja	D980 * Š980 * V1620 mm
PCB debljina	0,3 mm~5 mm	Točnost XY pozicioniranja	Manje od ili jednako 8um
Maks. Veličina PCB-a (X x Y)	400 mm x 360 mm	Vlast	AC220V,50/60Hz,1.5KW
Min. Veličina PCB-a (Y x X)	50 mm x 50 mm	Težina	550 kg
Brzina kretanja	830 mm/s (maks.)



pojedinosti





Ako trebate, slobodno nam se obratite za više informacija.

Kontrola kvalitete

Imamo QC osobu koja ostaje na proizvodnim linijama radi inspekcije.

Svi proizvodi moraju biti pregledani prije isporuke.

Vršimo inline inspekciju i završnu inspekciju.

1. Sve sirovine provjerene kada stignu u našu tvornicu.

2. Svi dijelovi i logotip te svi detalji provjereni tijekom proizvodnje.

3. Svi detalji pakiranja provjereni tijekom proizvodnje.

4. Sva kvaliteta proizvodnje i pakiranja provjeravaju se na završnoj inspekciji nakon završetka.

Slučaj kupca neoDen SMT AOI stroja

🇮🇷 Iran | Proizvođač protupožarnih sustava

✓ Verificirana SMT linija ključ u ruke

Potpuna-proizvodnja automatskih protupožarnih alarma i sigurnosne elektronike

Potpuni tok SMT proizvodne linije:

PCB učitavač ➔ NeoDen ND1 Automatski pisač ➔ NeoDen N10P Pick & Place ➔ NeoDen T12L reflow pećnica ➔ NeoDen ND800 AOI inspekcija ➔ PCB Unloader

Pročitajte cijelu studiju slučaja Iran

🇩🇿 Alžir | TV prijemnik-Top Box & Proizvođač audio elektronike

✓ Velika{0}}SMT linija potvrđena

Potrošačka elektronika i TV Box Mass Assembly

Potpuni tok SMT proizvodne linije:

PCB Auto Loader ➔ NeoDen ND2 Automatski pisač ➔ NeoDen10 Pick & Place × 2 ➔ NeoDen IN12C reflow pećnica ➔ NeoDen ND800 AOI inspekcija ➔ PCB Auto Unloader

Pročitajte cijelu studiju slučaja Alžira

O NeoDen SMT



tvornica



Zhejiang NeoDen Technology Co., Ltd.proizvodi i izvozi različita SMT rješenja od 2010. Koristeći naše vlastito bogato iskustvo u istraživanju i razvoju, dobro obučenu proizvodnju, NeoDen osvaja veliki ugled kod kupaca širom svijeta.

U našem globalnom ekosustavu surađujemo s našim najboljim partnerima kako bismo pružili krajnju prodajnu uslugu, visoku profesionalnu i učinkovitu tehničku podršku.

Vjerujemo da sjajni ljudi i partneri čine NeoDen sjajnom tvrtkom i da naša predanost inovacijama, raznolikosti i održivosti osigurava da je SMT automatizacija dostupna svakom hobistu posvuda.





izložba





certificiranje





Ako trebate, slobodno nas kontaktirajte za više informacija.

P1. Kako mogu izgraditi SMT liniju s ND800 SMT AOI strojem?
A. Metoda komunikacije: Standardna SMEMA veza.

Q2. Podržava li funkciju održavanja?
A. Dodatna konfiguracija: Stanica za održavanje, izvanmrežni sustav programiranja, SPC servo, sustav bar koda itd.

Ostavite nam točan zahtjev.

Q3. Ako je veličina PCB velika, podržavate li prilagodbu?
A. Da, ostavite maks. Veličina PCB-a i provjerit ćemo može li ostvariti prilagodbu.

Q4. Koji je raspon visine komponente za ovaj model?
A. Gornji dio: 35 mm, donji dio: 75 mm (podesivo, može se prilagoditi baza po potrebi)

P5. Možemo li koristiti stroj za provjeru učinka postavljanja?
O. Da, instalirajte stroj nakon nosača čipa, to može pomoći pri provjeri: dio koji nedostaje, pomak, iskošenje, nadgrobni spomenik, montaža na stranu, okretanje, pogrešni dijelovi, oštećenje i preokret, itd.
