Kvar komponente SMT
Neke SMD komponente su vrlo male, s običnom multimetarskom olovkom održavanje testa je vrlo nezgodno, jedna je lako izazvati kratki spoj, druga je presvučena izolacijskim premazom sklopne ploče i nezgodno je kontaktirati metalni dio pinova komponente . Evo da vam kažem jednostavnu metodu, koja će donijeti mnogo pogodnosti testu.
Uzmite dvije najmanje igle za šivanje, bit će blizu olovke s multimetrom, a zatim uzmite višežilni kabel u tankoj bakrenoj žici, s tankom bakrenom žicom koja će biti vezana za olovku i igle za šivanje, i zatim čvrsto zavareni lemom. Tako da s finim vrhom olovke za mjerenje tih SMT komponenti kada više ne postoji rizik od kratkog spoja, a vrh igle može probiti izolacijski premaz, pogoditi ključne dijelove, više se ne morate truditi strugati film film.
Kvar kratkog spoja javne struje
Održavanje tiskanih ploča, ako naiđete na kvar kratkog spoja javnog napajanja često predstavlja veliki problem, jer mnogi uređaji dijele isto napajanje, svaki uređaj s ovim napajanjem se sumnja na kratki spoj.
Ako nema mnogo komponenti na ploči, korištenje pristupa "kopanja" na kraju može pronaći točku kratkog spoja; ako je previše komponenti, "kopanje" ne može okopavati situacija ovisi o sreći. Ovdje se preporučuje korisnija metoda, koristeći ovu metodu, dvostruko više truda, često brzo pronađite točku greške.
Za napon i struju potrebno je podesivo napajanje, napon {{0}}V, struja 0-3A, ovo napajanje nije skupo, oko 300 juana. Napon otvorenog kruga do razine napona napajanja uređaja, prva struja na minimumu, napon će se dodati u krug točaka napona napajanja kao što je čip serije 74 5V i 0V terminal, ovisno o stupnju kratkog spoja, polako povećavajte struju.
Dodirnite uređaj rukom, kada je uređaj dotaknuo toplinu je očito, to su često oštećene komponente, mogu se ukloniti za daljnja mjerenja za potvrdu. Naravno, rad napona ne smije premašiti radni napon uređaja i ne može se obrnuti, inače će spaliti druge dobre uređaje.
Kvar ploče
Sve više i više ploča koje se koriste u industrijskoj kontroli, mnoge ploče koriste zlatni prst umetnut u utor. Zbog oštrog okruženja industrijske lokacije, prašnjavog, vlažnog okruženja s korozivnim plinom koje je sklono lošem kontaktu s pločom, mnogi bi prijatelji mogli riješiti problem zamjenom ploče, ali trošak kupnje ploče vrlo je znatan, posebno neke od uvezene opreme odbora.
U stvari, možda biste željeli upotrijebiti gumicu na zlatnom prstu nekoliko puta protrljati, zlatnim prstom očistiti prljavštinu, a zatim isprobati stroj, može riješiti problem, metoda je jednostavna i praktična.
Električni kvarovi
Različiti dobri i loši električni kvarovi iz vjerojatnosti veličine sljedećih slučajeva:
Loš kontakt: loš kontakt između ploče i utora, unutarnji lom kabela kada se provuče kada ne prolazi, žičani utikač i kontakt terminala nisu dobri, lemljenje komponenti itd. je takvo;
Smetnje signala: za digitalne sklopove, u određenoj situaciji u uvjetima kvara bit će predstavljeno, možda doista previše smetnji utječe na upravljački sustav da bi bio pogrešan, postoje parametri pojedinačnih komponenti sklopne ploče ili ukupna izvedba Činilo se da se parametri mijenjaju, tako da sposobnost sprječavanja ometanja teži kritičnoj točki, a time i kvarovima;
Toplinska stabilnost komponenti nije dobra: iz velikog broja praksi održavanja, što je prvi elektrolitički kondenzator, toplinska stabilnost nije dobra, a slijede drugi kondenzatori, tranzistori, diode, ICs, otpornici i tako dalje;
Ploča s vlagom, prašinom, itd.: vlaga i prašina bit će vodljive s učinkom otpora, au procesu toplinskog širenja i skupljanja vrijednost otpora će se promijeniti, vrijednost otpora drugih komponenti imat će paralelni učinak, učinak je jači kada se parametri strujnog kruga promijene kako bi došlo do kvara;
Softver je također jedan od čimbenika koje treba uzeti u obzir: mnogi parametri u krugu za prilagodbu upotrebe softvera, neki parametri margine prilagođeni prenisko u kritičnom rasponu, kada su uvjeti rada stroja u skladu sa softverom za određivanje razloga neuspjeh, tada će se pojaviti alarm.
Kratke činjenice o NeoDenu

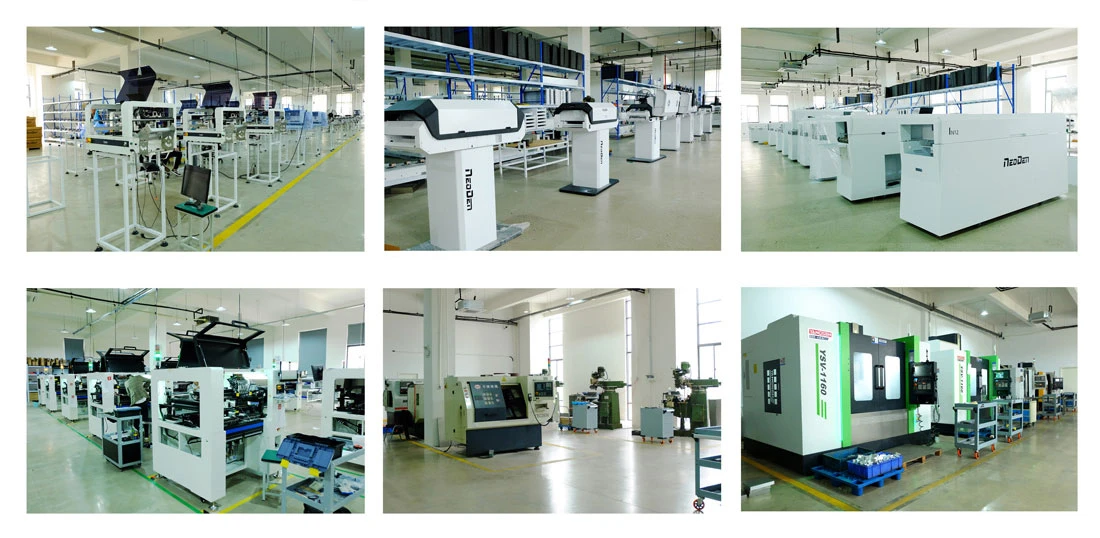

Osnovano 2010., više od 200 zaposlenika, više od 8000 m2. tvornica.
