NeoDen ND450 automatski pisač paste za lemljenje
■ 450 mm * 350 mm maksimalne veličine tiskane ploče
■ 50 mm * 50 mm Min. veličina PCB-a
■ 0,4 mm ~ 4 mm debljine PCB-a
NeoDen ND450 automatski pisač paste za lemljenje s integriranim dvostrukim-kamernim sustavom označavanja sa 6-kanalnim izvorima svjetlosti, uparen s visokopreciznim povratnim modulom magnetske rešetke, osigurava iznimnu dosljednost poravnanja tijekom cijelog radnog procesa.
Product Details ofNeoDen ND450 automatski pisač paste za lemljenje
Uvod
NeoDenND450 je visoko{1}}precizni pisač za automatsko lemljenje dizajniran za napredne SMT proizvodne linije. U svojoj srži, stroj integrira inovativnostElektrična + zračna-ovjesna glava brisačaiVisoko{0}}precizni modul povratne veze s magnetskom rešetkomkako bi se osiguralo stalno praćenje tlaka i vrhunska točnost poravnanja.
U kombinaciji s a3-osna PCB platforma za podešavanjesa posebnim mehanizmom za uklanjanje zazora i a6-kanalni izvor svjetla Mark Camera, ND450 pruža iznimnu stabilnost i dosljednost za složeni PCB ispis.To je idealan izbor za zahtjevne industrije, uključujući potrošačku elektroniku, automobilsku elektranuctronics i medicinske instrumente, gdje su visoka proizvodna učinkovitost i preciznost najvažniji.
Značajke NeoDen ND450 pisača s pastom za lemljenje
Glava brisača
Putem inovativnog električnog upravljanja i dizajna pneumatskog kruga, tlak u brisaču kontinuirano se prati, osiguravajući njegovu stabilnost tijekom procesa ispisa.

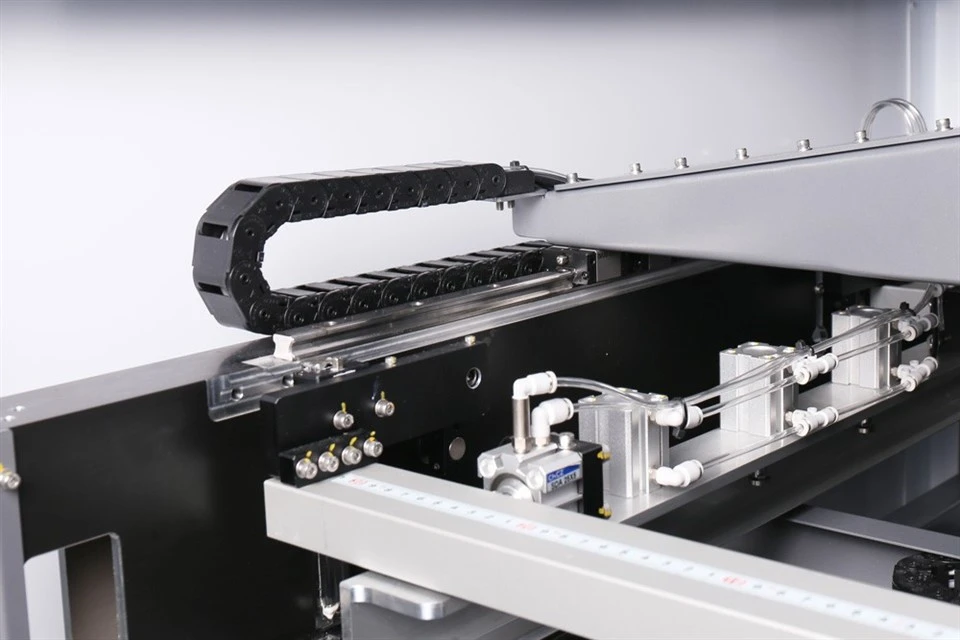

Nosač za pričvršćivanje šablona
CNC-obrađene poprečne grede i visoko{1}}precizne linearne vodilice osiguravaju nulti zazor sprijeda-na-stražnju stranu, dok pneumatski cilindri s dvostrukim-djelovanjem jamče pouzdano i praktično učvršćivanje šablone.
Podesiva PCB platforma za podizanje
Potpuna CNC obrada osigurava ravnost podizne platforme. Unutarnji dizajn vodilice pod kutom od 45 stupnjeva omogućuje brzu prilagodbu PCB-ima različitih debljina.
PCB platforma za podešavanje
Osiguravanje stabilnosti i dosljednosti.Uključuje specijalizirani vodeći vijak i mehanizam za uklanjanje zazora matice kako bi se zajamčila preciznost korekcije položaja PCB-a.
Modul raspršivača tekućine za čišćenje
Koristi pumpu za vodu i-jednosmjerni ventil, uparen sa sigurnosnim krugom, kako bi se osigurala stabilnost i sigurnost tijekom rada.
Označi kameru
S integriranim dizajnom dvo-kamere, opremljenim 6-kanalnim izvorom svjetlosti, učinkovito se prilagođava površinama za slikanje s različitim svojstvima refleksije.
Modul povratne veze s magnetskom rešetkom
Obje zrake kamere dizajnirane su s visoko-preciznim povratnim sustavom magnetske rešetke, čime se osigurava stabilnost i preciznost tijekom procesa ispisa.
Modul za čišćenje donje strane šablona
Visok-sustav dovoda-i-povratne veze s visokim-okretnim momentom osigurava stabilne cikluse papira, dok fleksibilni mehanizam za podizanje i puhalo s negativnim pritiskom osiguravaju temeljito čišćenje šablone.
Specifikacija
| Veličina okvira | 400 * 300 mm - 650 * 550 mm | Brzina ispisa | 1 - 100 mm/s |
| PCB veličina | 50 * 50 mm - 450 * 350 mm | Točnost ispisa | ± 0,025 mm |
| PCB debljina | 0.4 - 4 mm | Točnost ponavljanja ispisa | ± 0,025 mm |
| PCB Warpage | < 1% | Slika Ponovi točnost položaja | ±0,02 mm |
| Visina prijenosa | 885 - 920 mm | Vrijeme ciklusa | 12-18 s/p |
| Brzina vađenja iz kalupa | 0.1 - 30 mm/s | Smjer prijenosa | L-R, R-L, L-L, R-R |
| Dužina vađenja iz kalupa | 0 - 10 mm | Tlak zraka | 0.6 - 0.7 Mpa |
| Napajanje | 220 V / 110 V | Primjenjiva duljina strugača | 200 - 450 mm |
| Maksimalna težina ploče | 4 kg | Margina ploče | 5 mm |
| Maksimalni donji razmak | 25 mm | Brzina prijenosa | 0 - 400 mm/s |
| Pritisak tiska | 0.5 - 10 kg | Tiskarski potez | 420 mm |
| Raspon podešavanja platforme | X:±5mm,Y:±5mm,θ:±2,8 stupnjeva | Operativni sustav | Linux |
| Dimenzija stroja | 992 x 1305 x 1430 mm | Težina stroja | 350 kg |
Video za pisač NeoDen ND450 paste za lemljenje
NeoDen: Pouzdan proizvođač SMT opreme
tvornica
Profil tvrtke
Zhejiang NeoDen Technology Co., Ltd. proizvodi i izvozi razne male strojeve za odabir i postavljanje od 2010. Koristeći prednosti našeg vlastitog bogatog iskustva u istraživanju i razvoju, dobro obučene proizvodnje, NeoDen osvaja veliki ugled kod kupaca širom svijeta.U našem globalnom ekosustavu surađujemo s našim najboljim partnerima kako bismo pružili prodajnu uslugu koja će biti krajnja, te visoko profesionalnu i učinkovitu tehničku podršku.Vjerujemo da sjajni ljudi i partneri čine NeoDen sjajnom tvrtkom i da naša predanost inovacijama, raznolikosti i održivosti osigurava da je SMT automatizacija dostupna svakom hobistu posvuda.
certificiranje
izložba
FAQ
P: Koje veličine komponenti podržava NeoDen ND450?
O: NeoDen ND450 prikladan je za širok raspon komponenti, uključujući 0201, 0402, 0603, 0805, 1206, LED diode, diode, tranzistore, SOT pakete, QFP i BGA s razmakom pinova većim od 0,3 mm. Podržava veličine PCB-a od 50 × 50 mm do 450 × 350 mm, što ga čini prikladnim za različite aplikacije sklapanja PCB-a.
P: Kako ND450 osigurava točno poravnanje PCB-a tijekom ispisa?
O: NeoDen ND450 ima integrirani gornji i donji dvo-sustav prepoznavanja oznaka kamere zajedno s visoko-preciznim povratnim modulom magnetske rešetke. Također uključuje 3-osnu platformu za podešavanje PCB-a s vodećim vijkom i mehanizmom za uklanjanje zazora kako bi se osigurala stabilna i točna korekcija položaja PCB-a. Točnost ponavljanja položaja kalibracije slike doseže ±0,02 mm, dok je točnost ispisa ±0,025 mm.
P: Koju vrstu ispisne glave koristi NeoDen ND450?
O: NeoDen ND450 koristi plutajuću inteligentnu ispisnu glavu koju pokreću dva neovisna izravno-povezana motora. Njegova glava brisača s električnim-ovjesom i zračnim ovjesom neprekidno nadzire pritisak na brisaču tijekom cijelog procesa ispisa, pomažući u održavanju stabilnosti i dosljednosti ispisa. Stroj podržava jednostruki i dvostruki ispis i nudi podesivi pritisak ispisa od 0,5 kg do 10 kg.
P: Može li ND450 primiti PCB-ove različitih debljina?
O: Da. ND450 koristi visoko-preciznu podesivu PCB platformu za podizanje proizvedenu CNC strojnom obradom kako bi se osigurala ravnost. Njegov unutarnji dizajn vodilice pod kutom od 45 stupnjeva omogućuje brzu prilagodbu PCB debljine u rasponu od 0,4 mm do 4 mm, što pomaže u održavanju stabilnih performansi ispisa.
P: Koje su funkcije čišćenja šablona dostupne na NeoDen ND450?
O: NeoDen ND450 podržava načine suhog, mokrog i usisavanja. Njegov modul za čišćenje donje strane šablona koristi sustav za uvlačenje papira za čišćenje-i-povratne veze, motor s prijenosom visokog-okretnog momenta, fleksibilni mehanizam za podizanje i puhalo-pod{6}}brzine pod-tlakom za stabilnu i dosljednu izvedbu čišćenja šablona.
