Odaberite i postavite s vizijom
NeoDen4 Odaberite i postavite s vizijom Video
NeoDen4 Odaberite i postavite s vizijom
Značajka
NeoDen4 Pick and place Vision sustav za odabir i postavljanje stroj NeoDen4, velike brzine i točnosti, kompaktnog kućišta, male snage, stabilne kvalitete i jednostavnog rukovanja.
Usvaja naš novorazvijeni sustav uvlačenja koji može pomoći u jednostavnoj zamjeni trake i glatkoj instalaciji, zajedno sa svojim sustavom za vid i sustavom uvlačenja tračnica, posvećen stvaranju velike vrijednosti za kupce u stvarnoj proizvodnji PCB-a.
Specifikacija
| Ime proizvoda | NeoDen4 Odaberite i postavite s vizijom | Raspon komponenti | Najmanja veličina: 0201 |
| Strojni stil | Jednostruki portal s 4 glave | Najveća veličina: TQFP240 | |
| Stopa plasmana | 4,000CPH | Maksimalna visina: 5 mm | |
| Vanjska dimenzija | D 680*Š 870*V 460 mm | Hranilice | 48kom |
| Maksimalno primjenjiv PCB | 290mm*1200mm | Prosječna radna snaga | 220V/160W |
pojedinosti
On-line dvostruke tračnice
Strojevi opremljeni sustavom tračnica s automatskim utovarom mogu primiti ploče od do po širini i po duljini.
Sustav tračnica omogućuje automatsko uvlačenje PCB-a, automatsko poravnavanje ploče s kamerom i automatsko izbacivanje s prednje ili stražnje strane stroja.
Četiri visokoprecizne mlaznice
1. Mlaznica bilo koje veličine može se ugraditi na bilo koje od četiri mjesta u glavi.
2. Montažna glava dizajnirana je na viseći način, potpuno simetrična i s visokim stupnjem spajanja, nježnija i učinkovitija opremljena s četiri visoko precizne montažne glave, montirane u isto vrijeme s rotacijom od 360 stupnjeva na -180 do 180 .
48 8mm dodavači trake i koluta
Električni dodavači su jeftini, ali sofisticirane mikroprocesorski kontrolirane jedinice uparene s ljuštilicama trake.
NeoDen4 može primiti do 48 8 mm ulagače trake i koluta na svoje lijeve i desne tračnice, a ulagač bilo koje veličine (8, 12, 16 i 24 mm) može se instalirati u bilo kojoj kombinaciji ili redoslijedu na lijevoj i desne strane stroja.
Količina dostupnog prostora za komponente koje se uvlače u ladicu i kratke vrpce ovisi o raspoloživom prostoru na stolu.
Sustav vida
Kamera okrenuta prema dolje:
Na glavi se koristi za precizno lociranje ulagača i točaka postavljanja PCB-a.

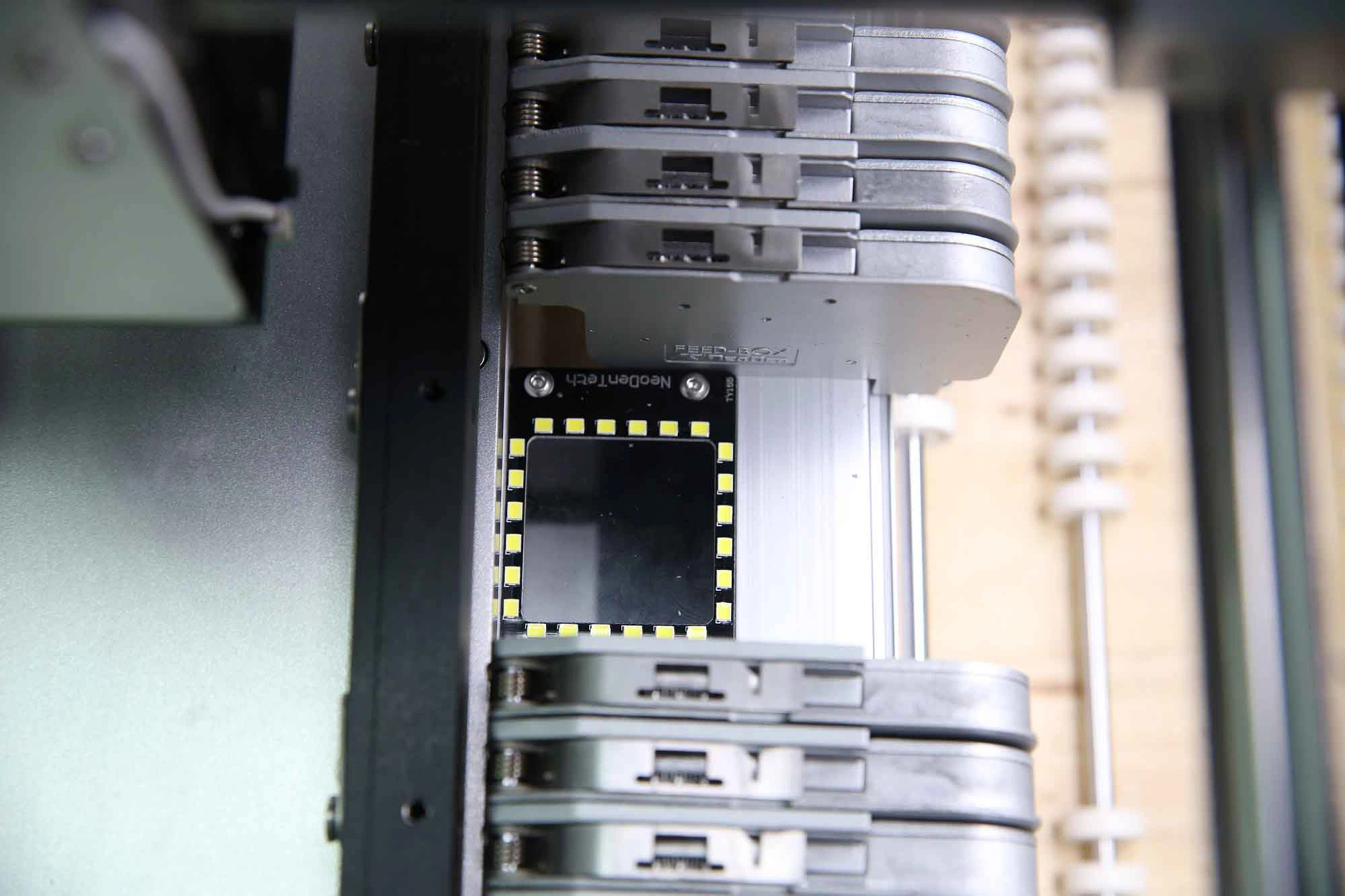

Kamera okrenuta prema gore:
Sustav za viziju izračunava razliku između idealne i stvarne pozicije (i XY i rotacijske), a zatim ispravlja sve pogreške prije preciznog postavljanja komponente.
Paket
Informacije o mlaznicama
Funkcija
Odaberite odgovarajuće mlaznice (jedna ili više prihvatljivih) u skladu s komponentama i mlaznicama koje su postavljene na stroju, a zatim će stroj automatski dodijeliti svakom dodavaču kako bi zadovoljio zahtjeve za rad s jednom glavom ili rad s više glava. Također, ima funkcije detekcije na ovoj stavci.
Uskladiti
Mlaznica će se poravnati s gornjom stranom komponente na odgovarajućim ulagačima kada kliknete ovu stavku.
Bilješke
1. Sadržaj uključuje sve značajke NeoDen4, od kojih neke možda nisu opremljene na vašem računalu.
2. Za operatera je potrebna osnovna obuka i osnovno znanje SMT-a.
3. Za rutinski pregled i popravak, obratite se prodaji za upute za uporabu.
Omogućite proizvodnu liniju SMT na jednom mjestu
Pitanja
Q1: Pružate li ažuriranja softvera?
O: Kupcima koji kupe naš stroj, možemo ponuditi besplatne nadogradnje softvera za vas.
Q2:Kako mogu kupiti stroj od vas?
O: (1) Konzultirajte nas online ili putem e-pošte
(2) Pregovarajte i potvrdite konačnu cijenu, otpremu, način plaćanja i druge uvjete
(3) Pošaljite vam fakturu za performanse i potvrdite svoju narudžbu
(4) Izvršite plaćanje prema metodi navedenoj u predračunu
(5) Vašu narudžbu pripremamo prema predračunu nakon potvrde vaše pune uplate. I 100% provjera kvalitete prije slanja
(6) Pošaljite svoju narudžbu ekspresno, zračnim ili morskim putem.
Q3: Koje proizvode prodajete?
O: Naša tvrtka bavi se sljedećim proizvodima:
SMT oprema
SMT pribor: Hranilice, Dijelovi hranilica
SMT mlaznice, stroj za čišćenje mlaznica, filter mlaznica
O nama
tvornica
certificiranje
izložba
Ako trebate, slobodno nas kontaktirajte!
