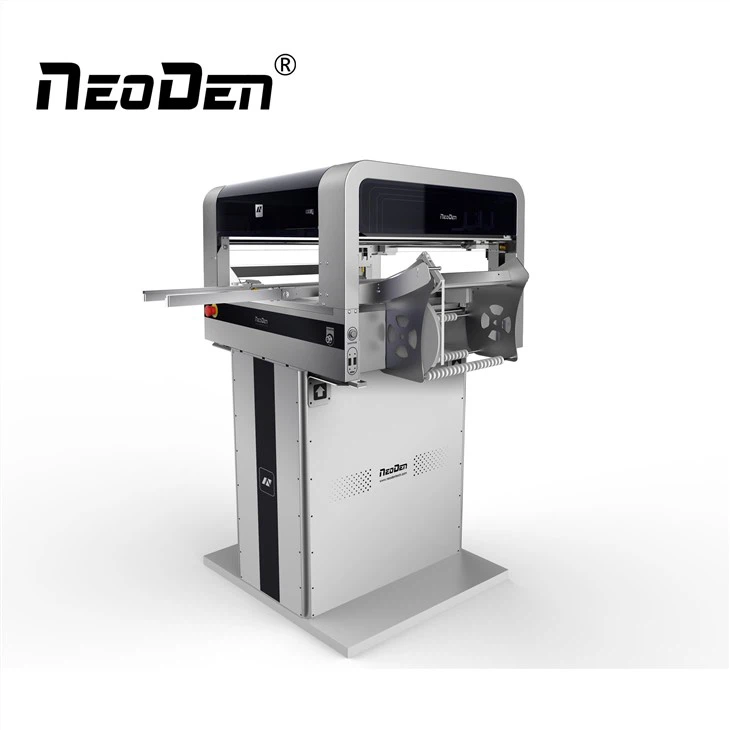

Stolni SMT stroj za odabir i postavljanje
Glave za postavljanje: 4 mlaznice
Maksimalna primjenjiva PCB ploča: 290 mm * 1200 mm
Hranilice: 48kom
Jamstvo: 2 godine
Product Details ofStolni SMT stroj za odabir i postavljanje
Značajke NeoDen4 SMT stroja za odabir i postavljanje
NeoDen4 stolni SMT stroj za odabir i postavljanje ima dvostruke kamere, automatske tračnice, automatske elektroničke dodavače i 4 glave za postavljanje, što bi moglo pomoći u rukovanju 0201, BGA, QFN i 0,8 m/1,2 m/1,5 m LED trakom.
NeoDen4 SMT stroj je najbolji izbor za zadovoljenje svih zahtjeva visoke preciznosti, velikog kapaciteta, stabilnih performansi i niske cijene.
Ovo je veliki napredak ne samo za NeoDen, već i za mala i srednja-poduzeća, one koji žele poboljšati točnost postavljanja i ubrzati sklapanje PCB-a uz ograničen proračun.
Specifikacija
| Broj glava s omogućenim vidom | 4 | Veličine komponenti s vizijom | Najmanja veličina komponente: 0201 |
|
Stopa plasmana (u tvorničkim testnim uvjetima) |
s vizijom: 5000 | Najveća veličina komponente: TQFP240 | |
| bez Visiona: 10000 | Maks. visina komponente | 5 mm | |
| Kapacitet hranilice | Ulagači trake u kolutu: 48 (svi 8 mm) | Rezolucija | X/Y os: 0,01 mm |
| Vibrirajući dodavači: 5 | Z os: 0,1 mm | ||
| Kapacitet IC ladice | 5 | Rotacija | +/-180 stupnjeva (360 stupnjeva) |
| Primjenjivo PCB područje | s unutarnjim transporterom: 310*1500 mm | Područje postavljanja | bez vafla Tacna: 310*1500 mm |
| bez unutarnjeg transportera: 350*400 mm | sa 1 vaflom Tepsija: 140*1500 mm | ||
| Napajanje | 110V/220V | Vlast | 180w |
pojedinosti
Četiri glave za postavljanje
Mlaznica bilo koje veličine može se ugraditi na bilo koje od četiri mjesta u glavi,
tako da jedan stroj može obraditi sve potrebne komponente bez potrebe za mijenjanjem mlaznica.
Sustav dvostrukog vida
NeoDen4 ima visoko{1}}precizan sustav vida s dvije-kamere.
Kamera-okrenuta prema dolje, Kamera-okrenuta gore.
Auto Rail
Strojevi opremljeni sustavom tračnica za automatsko-utovar mogu primiti ploče od do po širini i po dužini.
Čak i kada je sustav tračnica instaliran, sav preostali prostor na stolu i dalje je dostupan za pladnjeve i kratke trake.
Automatske električne hranilice
NeoDen4 može primiti do 48 8mm trake-i-ulagače koluta na svoje lijeve i desne vodilice,
Ulagač bilo koje veličine (8, 12, 16 i 24 mm) može se instalirati u bilo kojoj kombinaciji ili redoslijedu na lijevoj i desnoj strani stroja.
Paket
NeoDen4 Desktop SMT Pick and Place Video stroj
O nama
tvornica
Zhejiang NeoDen Technology Co., Ltd.od 2010. godine proizvodi i izvozi različite male strojeve za skupljanje i postavljanje. Koristeći naše vlastito bogato iskustvo u istraživanju i razvoju, dobro obučenu proizvodnju, NeoDen osvaja veliki ugled kod kupaca širom svijeta.
s globalnom prisutnošću u više od 130 zemalja, izvrsna izvedba, visoka točnost i pouzdanost NeoDen PNP strojeva čine ih savršenima za istraživanje i razvoj, profesionalnu izradu prototipova i proizvodnju malih do srednjih serija. Nudimo profesionalna rješenja za SMT opremu na jednom mjestu.
ovjera
izložba
Ako trebate, slobodno nas kontaktirajte za više informacija.
Popularni tagovi: desktop smt pick and place stroj, Kina, proizvođači, dobavljači, veleprodaja
Pošaljite upit
