Uvod
SMT reflow pećnicaJe li neophodna tehnologija u procesu DIY elektroničkih proizvoda . bilo da izrađujete jednostavne kružne ploče ili razvijate složene elektroničke uređaje, savladavanje osnovnih načela i tehnika reflow lemanja presudno je za svaki entuzijasta za elektroniku ., u ovom blogu, uvesti ćemo temeljnu tehnologiju u uvod u temeljnu tehnologiju u tehnologiju SMOR -a, uvesti ćemo temeljnu tehnologiju u uvod u temeljnu tehnologiju u osnovni tehnologija u uvod u osnovni tehnologija u uvod u temeljnu tehnologiju u temeljnu tehnologijuSMTliniju, potrebni alati, kao i neki uvodni savjeti koji će vam pomoći da glatko započnete putovanje elektroničkom proizvodnjom .
I . Što je SMT refluw pećnica?
Ponovno pećnica je metoda lemljenja elektroničkih komponenti za lemljenje na pločicu . djeluje taptom lemljenja unaprijed presvučenog na komponentnim igle i jastučićima s kružnim pločama kroz toplinu i formiranje snažnog lemljenog spoja nakon hlađenja . u usporedbi s malim tehnologijom, a posebno je na efektivnom stupnju, ima visokog stupnja rascjepka (Smd) .
Ii . Vodič za odabir pećnice za refluw: od ulazne razine do naprednog
1. odabir ulazne razine
- Vrući zračni pištolj + stanica za kontrolu temperature:Pogodno za povremeno lemljenje malih serijskih projekata
- Program za naknadnu ugradnju pećnice:PID modul za upravljanje temperaturom kroz pretvorbu kućnih pećnica
2. Profesionalna oprema
- Benchtop refluw pećnica:takavNeoden u serijistroj za lemljenje, Podržite kontrolu s više temperatura
- Pećnica za reflekciju dušika:Za vojne/medicinske proizvode visoke preciznosti
Iii . Rad pećnice za reflektore cijelog postupka objasniti
- Lijepljenje:Upotreba strojeva za dodjelu iliispis za pastu za lemljenjeerU jastučićima s pločicom obloženim pastom za lemljenje . Pasta za lemljenje je mješavina limenog praška i paste, mogu pomoći lemilicama u procesu reflow ravnomjerno raspoređenog .
- Postavljanje komponenti:Elektroničke komponente precizno su postavljene na jastučićima presvučenih lemljenja . To se može učiniti s automatiziranim strojem za postavljanje ili ručno . za početnike, preporučujemo glave neoden yy 1 2radna površinaOdabir i stavljanje stroja.
- Ponovno grijanje:Čitava ploča smještena je u reflew pećnicu koja se zagrijava prema postavljenom temperaturnom profilu, topljenje kositra u pastu za lemljenje . Postupak grijanja obično je podijeljen u nekoliko faza: prethodno zagrijavanje, držanje, reprodukciju .
- Hlađenje:Nakon završetka lemljenja, PCB se šalje iz peći da se prirodno ili kroz zračno hlađen kako bi se brzo ohladio temperaturu, tako da se spojevi lemljenja stvrdnu .
Iv . potrebni su alati
Za provođenje postupka pećnice za reflektore potrebni su neki osnovni alati i oprema:
- Ponovno pećnica:Za početak možete odabrati profesionalnu pećnicu ili jednostavan pištolj za vrući zrak ., toplinski pištolj je relativno jeftin i prikladan izbor .
- Pasta za lemljenje:Postoji mnogo vrsta paste za lemljenje, trebate kombinirati s vlastitim potrebama poduzeća da bi kupili .
- Učvršćivač za lemljenje:Koristi se za popravljanje ploče i komponenti kako bi se osigurala stabilnost postupka lemljenja .
- Pinceta:za precizno postavljanje komponenti .
- Termometar:Koristi se za praćenje temperature peći za lemljenje kako bi se osigurala točnost grijanja .
V . Savjeti za početak
- Odabir prave paste za lemljenje:Upotrijebite pravu zalijepu za svoj projekt kako biste osigurali dobro adheziju i fluidnost .
- Kontrolirajte profil grijanja:Razumijevanje temperaturnih karakteristika zalijepljenja i postavljanje profila grijanja razumno može izbjeći oštećenja zglobova za lemljenje, poput hladnog lemljenja i lažnog lemljenja .
- Držite uredno i uredno:Održavanje radnog okruženja uredno i uredno tijekom rada može učinkovito smanjiti kontaminaciju komponente i loše lemljenje .
- Više prakse:iz jednostavne prakse ploče, kroz kontinuiranu praksu kako biste poboljšali svoje vještine lemljenja .
Vi . Uobičajeni problemi i rješenja
Q1: Kugla za lemljenje pojavljuje se u spojevima za lemljenje
Razlog: Pasti za lemljenje ili nedovoljno zagrijavanje
Rješenje: Optimizirajte temperaturni profil, provjerite debljinu šablone (preporučeno 0,15 mm ili manje)
Q2: BGA paket prazno lemljenje
Otopina:
Koristite rendgensku opremu za inspekciju za provjeru
Podesite vršnu temperaturu reflow (± 5 stupnjeva točnost)
Zaključak

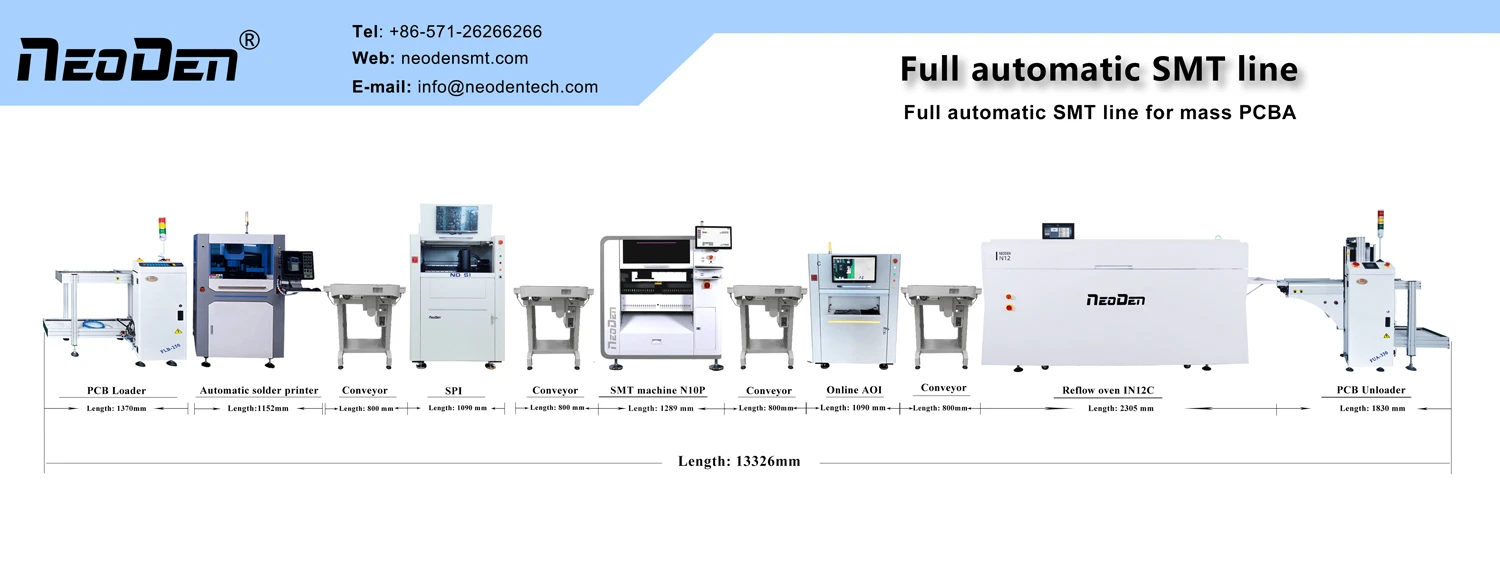

Ponovno tehnologija pećnice otvara nova vrata za proizvodnju DIY elektronike {. Masteriranje ove vještine ne samo da poboljšava učinkovitost lemljenja, već vam pomaže i ostvariti veću kreativnost u elektroničkom dizajnu . ako vas zanima, nabavite svoje alate i započnite svoje putovanje refluiranjem lemljenja! Ako želite konfiguriratiSMDmontažna linijaIli želite znati više detalja, slobodno nas kontaktirajte!
