Sveobuhvatni uvod u PCBA

Skupni tipovi PCBA

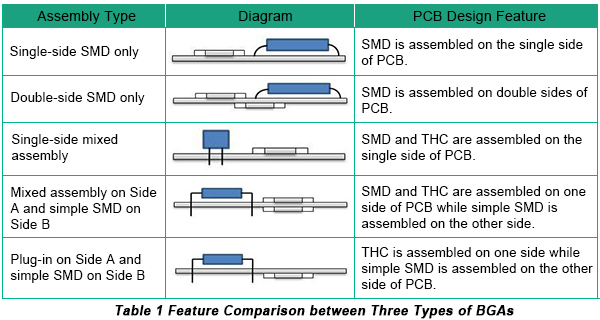

Glavni tipovi sastavljanja PCBA prikazani su u tablici 1 u nastavku.

Do sada su samo SMD i SMD samo s jedne strane primjenjivani samo za energetsku ploču i komunikacijsku ploču, dok se druge vrste montaže primjenjuju na komplicirane uređaje kao što su računala, DVD, mobilni telefoni itd.

SMT postupak

SMT postupak pripada tipu lemljenja tijekom kojeg se pasta za lemljenje koja se unaprijed distribuira na PCB ploču pretapa u reflow pećnicu tako da se između lemnih mjesta ili pinova SMD-a i PCB-a spajaju mehaničke i električne veze. Pogodan je za lemljenje svih vrsta SMD-a. Glavni koraci SMT-a uključuju tiskanje limova, montažu komponenti i lemljenje reflowom.

• Postaja za ispis pasta za lemljenje

Ova stanica se uglavnom sastoji od lemne paste, modela i pisača za lemljenje . Lemna pasta se najprije ispisuje na odgovarajućem položaju PCB-a od modela profesionalne paste za zalijevanje pomoću pisača za lemljenje. Zatim se lemljenje elektroničkih komponenti završava montažom komponenti i lemljenjem reflowom.

NeoDen YS350 Poluautomatski pisač za lemljenje

• Stanica za montažu dijelova

Ova stanica se uglavnom sastoji od SMD-a, utovarivača i montažera. SMD-ovi se montiraju na određeni položaj PCB-a preko komponentnog punjača i profesionalnog softvera za montažu i lemljeni su reflow-om. Montažeri su svrstani u visoku brzinu montiranja i opću montažu. Prvi se primjenjuje za montažu kristalnih čipova i malih komponenti, a drugi za montažu IC-ova, nepravilnih i velikih komponenti.

NeoDen7 pokupite i postavite stroj

• Stanice za reflowno lemljenje

Ova stanica se uglavnom sastoji od peći za preusmjeravanje. Lemljenje SMD-a je da PCB-i sa komponentama montiranim na njih propuštaju peć za preusmjeravanje s parametrima lemljenja postavljenim za implementaciju lemljenja komponenti. Reflow pećnica uglavnom uključuje infracrveno grijanje i grijanje vrućim vjetrom.

NeoDen-povratna peć IN6

Postupak valovitog lemljenja

U procesu valovitog lemljenja, rastopljeni lem se pretvara u traženi val za lemljenje kroz mehaničku čekić ili elektromagnetsku čekić koja ima mlazni tok. Zatim PCB-i s sastavljenim komponentama moraju prolaziti kroz lemni val tako da mehaničko i električno lemljenje između točaka za lemljenje komponenti ili PCB podloge.

Ključni koraci lemljenja valova sadrže sastavne dijelove kalupa, komponentni utikač ili montažu, lemljenje i hlađenje kroz lemni val. To znači da su oblikovane komponente priključene na PCB na temelju zahtjeva. Tada se PCB s komponentama gurne u sustav za valno lemljenje prijenosnim uređajem. Sljedeći fluks lemljenja se rasprši i PCB će pretrpjeti predgrijavanje u zoni predgrijavanja. Posljednji korak dolazi s lemljenjem valova i hlađenjem.

• Komponente za kalupljenje i utične komponente

Glavni zadatak ove postaje je da se neke komponente sastave kako bi zadovoljile zahtjeve montaže, utiskivanja i lemljenja valova.

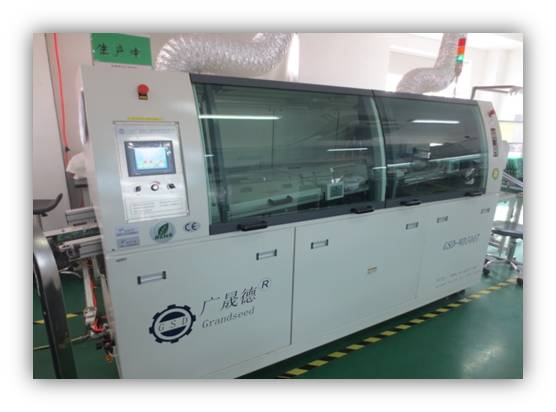

• Lemljenje valova

Glavni posao lemljenja valova je ugraditi oblikovane komponente na potrebna mjesta prema nekim zahtjevima. Zatim PCB s komponentama ulazi u sustav valnog lemljenja prijenosnim uređajem. Lemljenje se najprije nanosi i PCB pati od predgrijavanja u zoni predgrijavanja. Zatim slijedi lemljenje valova s hlađenjem kao posljednji korak.
